Popis
Riadiaca jednotka je kompatibilná so všetkými bezkartáčovými HUB motoromi (motor v kolese) podoporuje 60/120° uhol vinutia a má učiaci mód s ktorým detekuje typ motora.
Podporuje beh motora bez hallových senzorov to je výhoda v prípade ich poruchy a nieje nutné ich zapájať.
Pridávacia rukoväť , outdoor jazda na ako na motocykli ,pridávate rukou pomocou pridávacej páčky.
Brzdy odpojenie motoru pri brzdení je samozrejmosťou.
Parametre riadiacej jednotky pre elektrobicykel
- Napätie:36V
- Prúd: 18A
- Rozmery: 33mm x 53mm x 100mm
- Podporovaná pridávacia rukoväť
- Podporované motory: bezkartáčové (klasický hubmotor na väčšine elektrobicyklov)
- Hall senzory: Áno , riadiaca jednotka podporuje aj beh elektrobicyklu v prípade poruchy hall senzorov (bez hall senzorov)
- Ochrana batérie pred hlbokým vybitím:31V
- Elektronika je vodeodolnom hliníkovom obale ktorý je aj zároveň ako pasívne chladenie.
- Vhodné riešenie pre 36V elektrobicykle je možné ju zapojiť na všetky typy batérií olovenné,li-ion,lipo,lifepo4.
Najčastejšie kladené otázky
Postup zapájania riadiacej jednotky
- Zapojte fázové vodiče z motora (žltý,zelený,modrý) potom pridávaciu rukoväť a nakoniec konektor do batérie toto sú základné vodiče ktoré potrebujete aby riadiaca jednotka naštartovala motor. Potom zapojíte ostatné konektory napríklad brzdy a pod. Postupujte podľa manuálu ak potrebujete pomoc tu je kontakt.
Môžem použiť riadiacu jednotku na kolobežku ?
- Ano ak sa rozmerovo zmestí a máte HUB motor (tri vodiče z motora žltý,zelený,modrý).

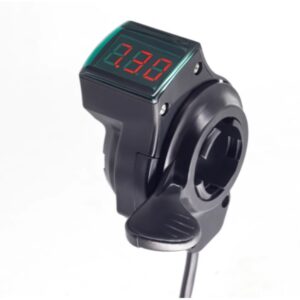

Ako zapojím pridávaciu rukoväť ?
- Základná pridávacia páčka má tri vodiče +- a signálový vodič tie stačí spojiť s príslušným konektorom na riadiacej jednotke.
Môže riadiaca jednotka odpáliť ?
- Riadiaca jednotka má odolnú elektroniku , vyvarujte sa zapojeniu 36V napätia na konektor kde je 5V to zarucene odrovná každú riadiacu jednotku.
Ako nastavím riadiacu jednotku aby spolupracovala s mojim motorom
- Riadiaca jednotka má účiacu slučku jednožilový (biely) ktorý spojite otočíte pridávacou pákou a motor sa bude točiť bud správnym smerom -rozpojite slučku alebo nesprávnym smerom dozadu pustíte pridávaciu páčku a znovu ju otočíte riadiaca jednotka zmení smer otáčania motora a vy rozpojíte slučku.
Môžem ju zapojiť s uhlíkovým motorom ?
- Nie , to je iný druh motora používa sa štvorkolkách ale nájdu sa aj kolobežky a elektrobicykle potrebuje takúto riadiacu jednotku .
zoomer (overený majiteľ) –
Pouzivam podobnu jednotku od elifebike 350W a za hlavnu vyhodu povazujem moznost fungovania i bez hall senzorov. To sa u lacnych jednotiek standardne nenosi.
Za vyhodu povazujem tiez absenciu vselijakych LCD displejov. Zapnem isticom a idem. Blbovzdornost zarucena.
Naproti tomu EVBIKE sada , tam treba stlacat prostredne tlacidlo asi sekundu na start jednotky.
Priama pripojitelnost tychto jednotiek je limitovana max. na 48V bateriu kvoli LM317T a len 68V MOSFETom.
To ci niekde na konektoroch tejto jednotky je pristupne nejake napatie 5V alebo 12V aspon 300mA na LED osvetlenie neviem.
teslabike –
5 V najdeš „všade“ na tejto riadiacej jednotke no budem uprímný radšej by som to prehnal cez DC-DC menič , Tažko povedať či to znesie , inak podporuje vývod pre merak batérie 36V ak by si zohnal taký komplet , možno by to bolo dobré má to svoje výhody / nevýhody
Inak díky za cenné info ohladne u kvoli LM317T a len 68V MOSFETom , z elifebike ma ešte nič nesklamalo , a to sa už podarilo zapojiť naopak +- rj ide 🙂 takže ozaj blbu vzdorná
Na vozeníčko pre bežných uživatelov je gut , na tuning sú lepšie iné napriklad kelly ..
Dušan –
Co obsahuje ? Tak ako aj na obrázku packy vypínače alebo je to samostatne bez príslušenstva
teslabike –
to je na obrazku len že sa tam dá zapojit
ivan –
prosim vas,predavate to ako 36V 500w ale na obrazku je 18V 500w,tak co vlasne kupim by ma zaujimalo,dakujem pekne
teslabike –
36V 500W obrazok dám opraviť ďakujem
